                    AutoCAD制作雙心形圖形的操作方法

                    2019-12-13 11:47:36來源:下載之家作者:tjxz

                    AutoCAD 2018

                    AutoCAD 2018

                    軟件類型:cad軟件 軟件大小:3.97GB 軟件平臺:  PC  軟件語言:簡體

                    標簽: AutoCAD 2018 CAD軟件

                    查看詳情

                          你們在使用AutoCAD的時候,知道其中怎樣制作雙心形圖形嗎?怎么樣使用的呢?對此感興趣的朋友可以去下文中看看AutoCAD制作雙心形圖形的操作方法。

                          AutoCAD制作雙心形圖形的操作方法

                    AutoCAD制作雙心形圖形的操作方法

                          畫兩個小圓,并畫出其水平方向傾斜30的直徑。

                    AutoCAD制作雙心形圖形的操作方法截圖

                          以直徑端點為切點,分別作兩圓的切線。

                    AutoCAD制作雙心形圖形的操作方法截圖

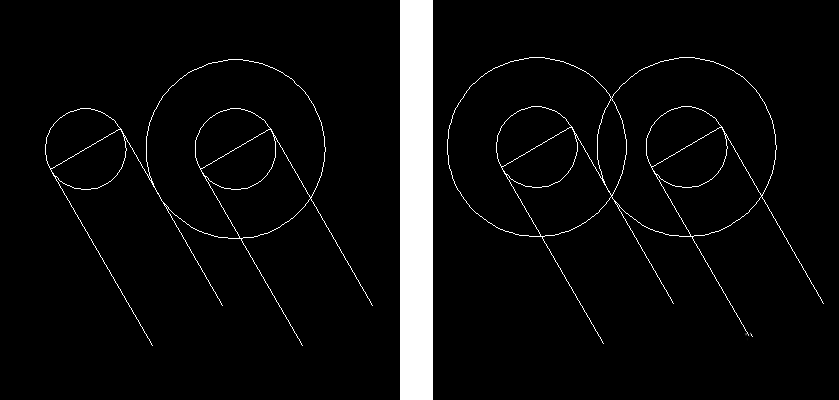

                          以右邊圓心為原點,作大圓與左邊圓切線相切。再將大圓復制到左邊小圓圓心位置,作出兩個同心圓環。

                    AutoCAD制作雙心形圖形的操作方法截圖

                          將左側小圓直徑延長至于大圓相交,交點為切點作切線。以右側小圓圓心為原點,將左側圓及其切線鏡像。

                    AutoCAD制作雙心形圖形的操作方法截圖

                          將圖示紅色線延長至與最右側大圓相切。修剪所有的圓,保留上半部分。

                    AutoCAD制作雙心形圖形的操作方法截圖

                          將切線延長相交,修剪多余的部分。在將底下尖角倒圓,基本圖形繪制完畢。

                    AutoCAD制作雙心形圖形的操作方法截圖

                          最后,上色自由發揮,連環雙心就制作完成了。

                    AutoCAD制作雙心形圖形的操作方法截圖

                          上文就講解了AutoCAD制作雙心形圖形的操作教程,希望有需要的朋友都來學習哦。
