                          相信有的朋友對于SolidWorks制作散熱孔的簡單操作還不是很了解,而今天小編就帶來了SolidWorks制作散熱孔的操作教程,有需要的朋友就跟小編一起來學習一下吧。

                          SolidWorks制作散熱孔的操作方法

                    SolidWorks制作散熱孔的操作方法

                          1、打開SolidWorks,新建一個零件模型。在前視基準面上繪制草圖,創建基體法蘭,如圖。鈑金厚度“1 mm”,折彎半徑“1 mm”,方向為兩側對稱,深度“100 mm”。

                    SolidWorks制作散熱孔的操作方法截圖
                    SolidWorks制作散熱孔的操作方法截圖

                          2、單擊“鈑金—展開”命令,如圖,可展開單個的折彎。

                    SolidWorks制作散熱孔的操作方法截圖

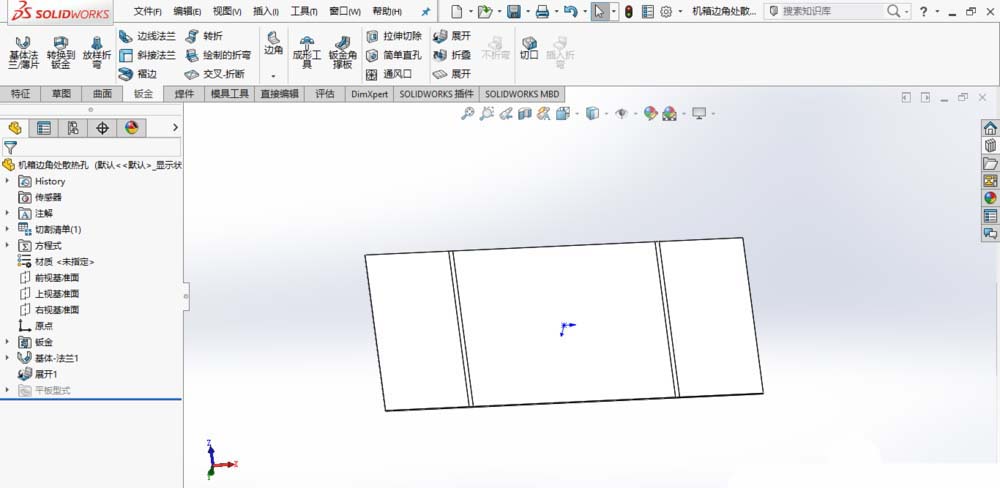

                          3、選擇固定面和要展開的折彎,單擊確定,展開折彎。

                    SolidWorks制作散熱孔的操作方法截圖
                    SolidWorks制作散熱孔的操作方法截圖
                    SolidWorks制作散熱孔的操作方法截圖

                          4、在圖示端面上繪制草圖,創建切除特征,完全貫穿,如圖。

                    SolidWorks制作散熱孔的操作方法截圖

                          5、陣列切除拉伸特征,如圖。

                    SolidWorks制作散熱孔的操作方法截圖

                          6、鏡像陣列特征,鏡像面選擇右視基準面。

                    SolidWorks制作散熱孔的操作方法截圖

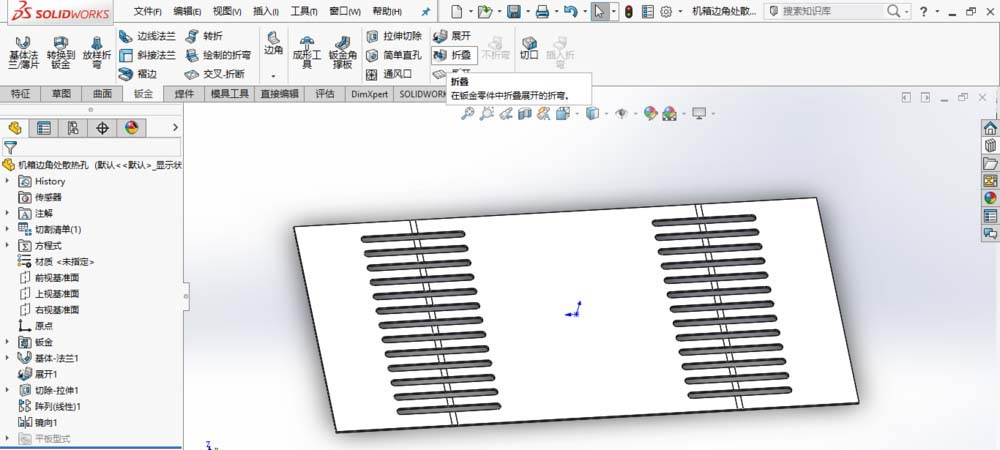

                          7、單擊“鈑金—折疊”命令,如圖,可將單個折彎折疊。

                    SolidWorks制作散熱孔的操作方法截圖

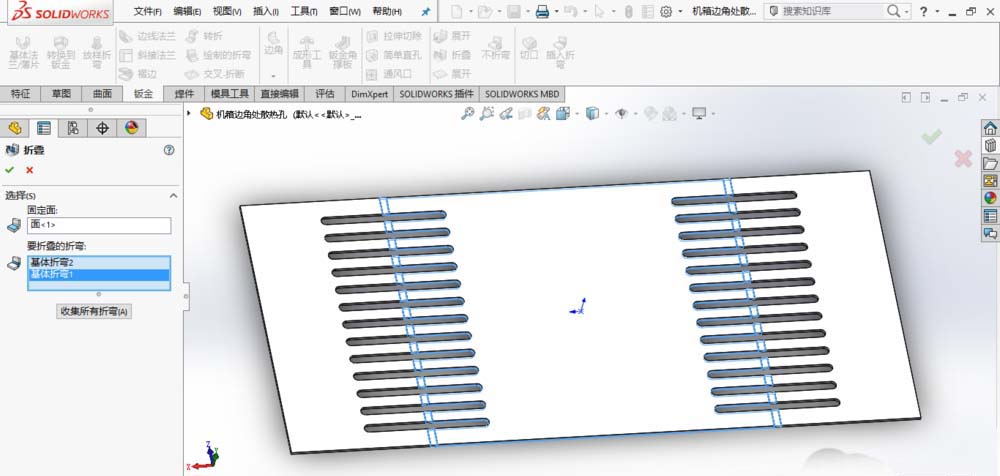

                          8、選擇要折疊的折彎,單擊確定,將創建完邊角散熱孔的機箱重新折疊。

                    SolidWorks制作散熱孔的操作方法截圖
                    SolidWorks制作散熱孔的操作方法截圖

                          9、至此,完成機箱邊角處散熱孔的創建。保存模型。

                    SolidWorks制作散熱孔的操作方法截圖
                    SolidWorks制作散熱孔的操作方法截圖

                          上面就是小編為大家帶來的SolidWorks制作散熱孔的操作教程,一起來學習學習吧。相信是可以幫助到一些新用戶的。
